Commodore 64 Carcasa Australiana (C64-2) (1983)

Actualización de información: Commodore 64 carcasa australiana (C64-2) (1983). Era un modelo situado a caballo entre los primeros C64 (panera) y el C64 C (C64 II) de los que se diferenciaba por su carcasa (la placa base y el teclado eran las de un C64). El Commodore 64 original fue el ordenador con más unidades vendidas en el mundo. Al igual que el VIC-20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El C64 original tuvo tres versiones con diferente placa base (y varias revisiones en cada una): C64-1 (1982), con conector de vídeo de cinco pines y placa ASSY 326298, C64-2 (1983) con conector de vídeo de ocho pines y placa ASSY 250407 y C64-3 (1984) con conector de vídeo de ocho pines y placa ASSY 250425. La producción del C64 se reactivó en 1986 con el C64C y carcasa de mayor tamaño. Le siguieron otros dos con forma de "panera": el C64 "Aldi" en 1987 y el C64G en 1989. Este modelo de carcasa se fabricó en Australia ("Produced in South Australia"), aunque se han encontrado unidades en otros países, entre ellos el Reino Unido y Sudáfrica. Este ordenador en particular tiene una placa base de un C64 fabricado en 1983 (ASSY 250407, revisión C).
Enlace a ordenadores Commodore

Las prestaciones del C64 con carcasa australiana eran las misma que las del C64 original: incorporaba un procesador MOS 6510 CBM, 64K de RAM (en ocho IC,s), 0,5K de SRAM (en un IC) para los atributos de color (COLOR RAM) y 20K de ROM (en tres IC,s: dos de 8K con el sistema operativo y el BASIC y uno de 4K con el conjunto de caracteres). Disponía de modo texto, dos modos gráficos con 16 colores (y 16 de fondo) y sonido mono. Su teclado era "qwerty" con cuatro teclas (dobles) de función (F1 a F8) y un diodo de encendido (POWER) a la derecha.


En la parte posterior tenía (de izquierda a derecha): una perforación para un pulsador de reinicio (RESET) sin instalar, un puerto de expansión para cartuchos (EXPANSION PORT), un control de sintonización fina (L/H), un conector RF para la TV (PAL, imagen en color y sonido), un conector DIN-8 de vídeo compuesto y sonido (VIDEO), un conector DIN-6 para un puerto serie (SERIAL) para una disquetera externa o una impresora (directamente o a través de la disquetera), un conector (CASSETTE) para un reproductor de casete (datassette) y un puerto de usuario (USER PORT) para un módem o un cartucho RS232 de comunicaciones . Entre el puerto del reproductor de casete y el de usuario tenía también una pequeña perforación con la inscripción "D-DOS" sin ninguna funcionalidad.


En el lateral derecho tenía dos conectores de joystick (PORT 1 y PORT 2), un interruptor de encendido/apagado (ON/OFF) y el conector de la fuente de alimentación (DIN-7).


La placa base está cubierta por una lámina de cartón con la superficie metalizada de protección electromagnética.


El procesador (MOS 6510 CBM) está situado en una linea superior entre el IC (MOS 906114-01) de control de memoria (PLA) que queda a su derecha y los tres IC,s de memoria ROM que están a su izquierda (MOS 901226-01 de 8K con el BASIC, MOS 901227-03 de 8K con el sistema operativo y GI 901225-01 de 4K con el conjunto de caracteres). Los ocho IC,s de memoria RAM (MCM6665BP20) de 8K cada uno están en dos líneas (a la izquierda). La SRAM, de 0,5K (MM2114N-3) está situada en una línea intermedia a la izquierda del IC de sonido (MOS 6581).


El Elite Datenrecorder DR64 era un lector/reproductor de casete compatible con el C64, fabricado por Kaufhof AG-Köln (Alemania). La empresa también fabricó los joystick "Elite".

Commodore 64 (primer modelo)
El Commodore 64 fue el ordenador más vendido del mundo. Generó una histórica rivalidad con el Spectrum de Sinclair. Al igual que el VIC 20, el C64 disponía de conectores para distintos periféricos sin necesidad de interfaces externos: impresora, dos joysticks, cartuchos, disquetera, casete específico (datassette) y, además, conector RF para la TV. El primer modelo tuvo tres versiones:

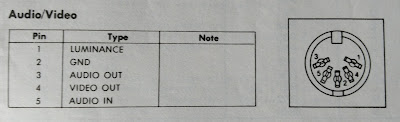

El C64-1 (versión original, ASSY 326298) (1982) que externamente mantenía algunas de las características del VIC. Su placa base. ASSY 326298 (inicialmente la revisión 6), contó con tres revisiones posteriores, la A, la B y la C. Además en Alemania se fabricó otra placa base, la KU-14194HB (los C64 que incorporaban esta placa base solo se vendieron en Europa). El conector de vídeo era de cinco pines (como el VIC-20), aunque sin los 6V del pin 1 (necesarios para el modulador externo del VIC). El conector de las siguientes versiones se cambió a DIN-8.

El C64-2 (versión A, ASSY 250407) (1983). Se diferenciaba de la versión original (C64-1) por el conector de vídeo (ocho pines) y por su nueva placa base (ASSY 250407) que contó con varias revisiones internas (la A, la B y la C). Esta segunda versión (C64-2) con el color de la carcasa de color marrón, llegó a ser la más representativa de los ordenadores Commodore 64.

El C64-3 (versión B, ASSY 250425) (1984). Sustituyó a las versiones anteriores. En el anverso de su placa base figuraba el año (1984) y en el reverso las dos revisiones posteriores (A y B).

Las revisiones de la placa base del C64 (primer modelo) fueron:C64-1 (1982)ASSY 326298ASSY 326298. Revisión AASSY 326298. Revisión BASSY 326298. Revisión CASSY KU-14194HBC64-2 (1983)ASSY 250407. Revisión AASSY 250407. Revisión BASSY 250407. Revisión CC64-3 (1984)ASSY 250425ASSY 250425. Revisión AASSY 250425. Revisión BAdemás hubo un modelo diseñado como videoconsola para juegos en 1982 (Commodore MAX Machine en Japón, Ultimax en EE.UU. y VC-10 en Alemania) y otro modelo en 1983, dentro de una carcasa de un PET y especifico para centros de enseñanza (Educator 64, PET64 o CBM 4064). También hubo una versión portable, el Commodore SX-64 (1984), el primero de su categoría con pantalla en color. Para celebrar la venta de un millón de unidades de C64, la empresa sacó una versión limitada llamada “Golden Edition” en 1984.
